Pflanzenkläranlage

Autarke Abwasserreinigung

Das gesamte Abwasser des Musterhausparks wird über eine Pflanzenkläranlage gereinigt. Die über 35m³ große Regenwasserzisterne versorgt alle Häuser des Musterhausparks mit Wasser für die Toilettenanlagen. Das gesamte Abwasser aller Häuser wird in der Pflanzenkläranlage, welche sich in der Nähe des Informationszentrums befindet, biologisch gereinigt und geklärt in der örtlichen Bach geleitet.

Pflanzenkläranlage - Das Funktionsprinzip

Mehrkammergrube

Die Mehrkammergrube dient der mechanischen und teilbiologischen Vorreinigung des Abwassers. Die Feststoffe werden dabei durch Sedimentation in der Mehrkammergrube zurückgehalten. Der abgesetzte Schlamm wird nach Bedarf mit einem Saugfahrzeug abgepumpt und zur Weiterbehandlung in eine Gruppenkläranlage transportiert. Zur weitergehenden Behandlung kann das System um naturnahe Schlammbehandlungsverfahren ergänzt werden.

Verteilerschacht

Der Verteilerschacht bietet eine Option zur modularen Erweiterung der Pflanzenkläranlage durch einen zweiten Bodenfilter.

Stoßbeschickerschacht

Im Stoßbeschickerschacht befindet sich ein mechanischer Stoßbeschicker, der das vorgereinigte Abwasser intervallweise und fremdenergiefrei auf der Oberfläche des bewachsenen Vertikalfilters verteilt.

Bewachsener Vertikalfilter

Im bewachsenen Vertikalfilter wird das Abwasser beim vertikalen Durchströmen des Bodenkörpers unter aktiver Mitwirkung von Mikroorganismen biologisch gereinigt. Der Schilfbestand dient hauptsächlich der Lockerung des Bodenfilters. Anschließend fließt das biologisch gereinigte „Abwasser“ zur weitergehenden Behandlung in eine Sumpfbeetstufe die bis knapp unter die Oberfläche eingestaut ist. Ablaufkontrollschacht und Brauchwasserzisterne

Der Reinigungsprozess ist nun vollständig abgeschlossen und das vollbiologisch gereinigte Abwasser wird über einen Ablaufkontrollschacht in die Brauchwasserzisterne geleitet. Im Sinne der Kreislaufwirtschaft und zum Schutze der natürlichen Ressourcen wird das naturnah gereinigte Abwasser als Brauchwasser z.B. für Toilettenspülung, Gartenwässerung usw. wiederverwendet.

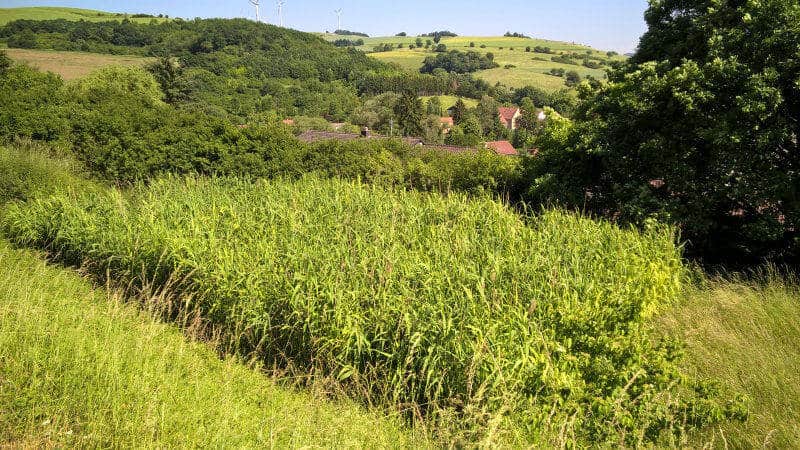

Pflanzenkläranlage Übersicht der Anlage

Pflanzenkläranlage Übersicht der Anlage

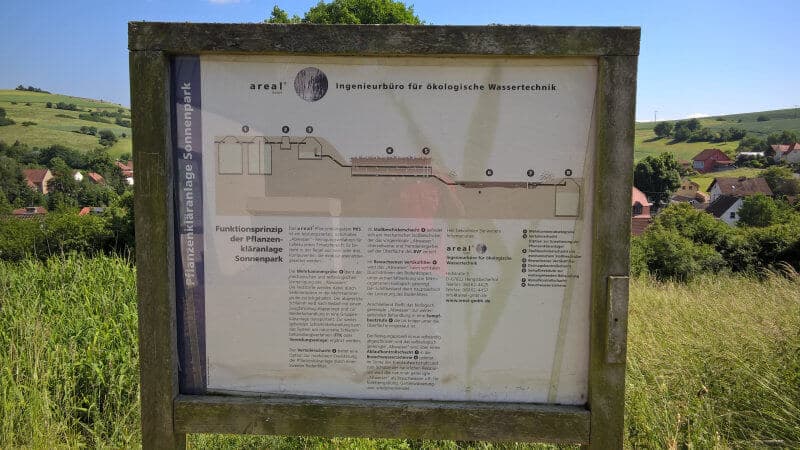

Erklärschild

Erklärschild

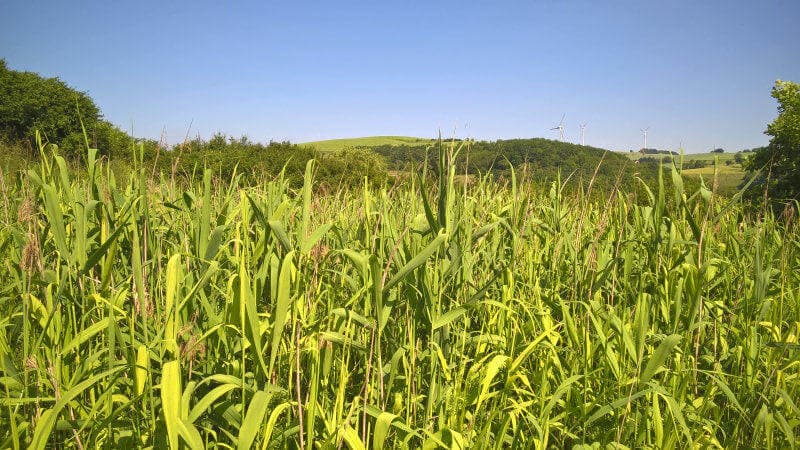

Schilf Nahaufnahme

Schilf Nahaufnahme
